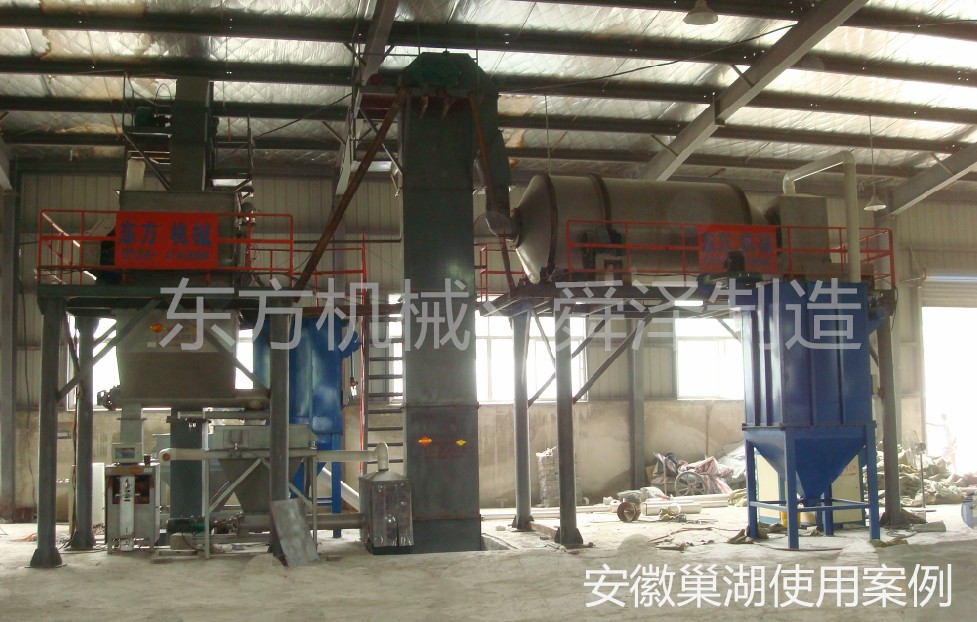

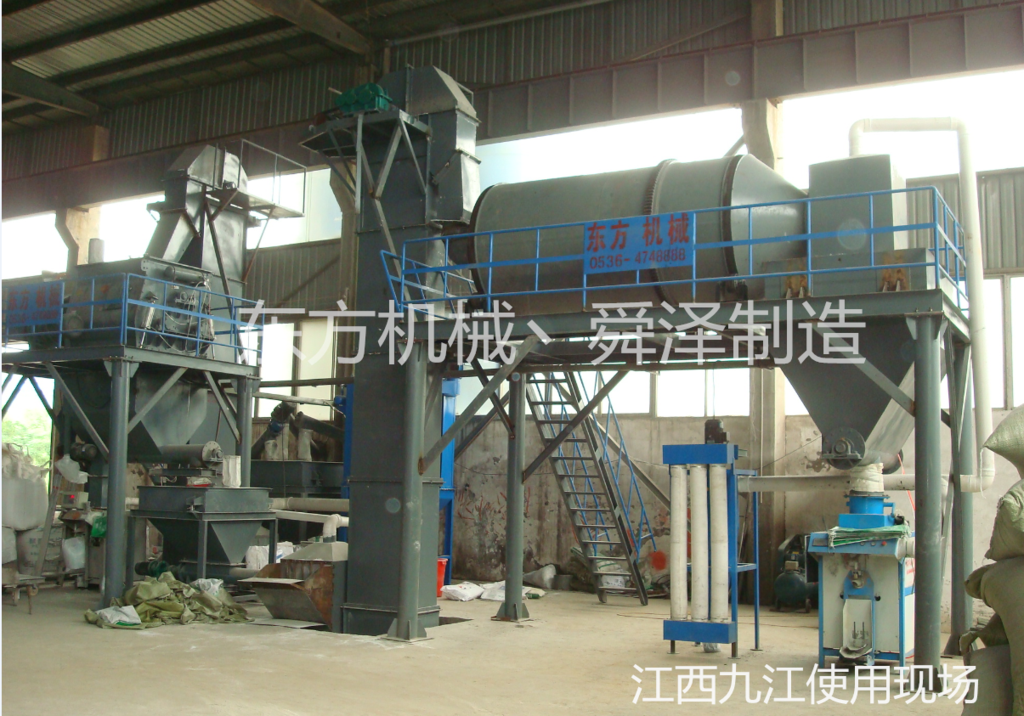

組合式砂漿生產線（40式+滾筒式）

該生產線是在自動型干粉砂漿生產線的基礎上增加自動型玻化微珠輕質砂漿生產線，既可生產傳統干粉砂漿，又可生產玻化微珠輕質砂漿。采用全自動配料系統和自動攪拌混合、自動包裝系統，人性化操作，適合生產各種砂漿。
??該套生產線具有以下特點:
??◎ 自動配料系統，計量準確、性能穩定
??◎ 大容積待混倉，產能提高一倍
??◎ 可編程控制系統，人性化設計，誤操作報警
??◎ 自動手動一鍵式智能切換

一、干粉砂漿設備（雙組份）工藝流程：

1、自動配料系統：

由原料倉、手動蝶閥、配料螺旋輸送機、計量秤（由秤斗、支架、稱重傳感器、接線盒、儀表五部分組成）、卸料螺旋等組成，微機控制各種原材料按設定配方比例依次自動配料。

2、原料提升裝置：

將計量配比好的原料快速提升到待混倉。采用斗式提升機輸送物料，故障率低，易損件少，運轉穩定，使用壽命長久。

3、高效混合系統：

混合機是砂漿材料生產中至關重要的部分，也是整套生產線的“心臟”，其性能如下：

(1) 混合均勻度在99%以上，3-5分鐘左右混合均勻。

(2) 具有獨特的攪拌原理和優化設計，在達到混合均勻度和高效率的基礎上降低能耗。（如有機膠粉聚苯顆粒保溫砂漿和無機玻化微珠保溫砂漿的混合原理）

(3) 高速飛刀，高效地分散纖維，防止二次結團。

(4) 整機密封性能好，裝配氣相平衡裝置，環保無灰塵。

(5) 氣動大開門，放料時間短，速度快；槳葉選用耐磨材料設計制造，壽命超長，維修方便，可靠穩定。

4、成品倉

成品倉配套二次攪拌、均勻給料系統，消除了纖維多、流動性差、顆粒料出現結橋和附著現象；同時保證包裝機進料均勻、壓力均衡，確保包裝精度，無限降低誤差。

5、成品包裝

根據物料性質，選擇閥口袋或敞口袋包裝機。包裝范圍20-50kg，滿足不同項目要求。通過控制系統，操作工人只需將包裝袋套入閥口，其它工作即可自動完成。

6、除塵器：

由箱體框架、龍骨、集灰斗、濾袋、風機、脈沖閥自動清灰系統等組成；將各出灰點灰塵收集到除塵器集灰斗，收集后二次利用，同時確保車間環保無灰塵，改善工人工作環境。

二、無機保溫砂漿（單組份）自動生產線工藝流程：

1、膠粉料儲存倉：

玻化微珠保溫砂漿膠粉料由雙組份生產線部分生產完成，由螺旋輸送機輸送至儲存倉，等候單組份生產線配料使用。

2、自動配料系統：

配料系統由原料倉、手動蝶閥、配料螺旋輸送機、小計量秤（含秤斗、支架、稱重傳感器、接線盒、儀表等）、氣動卸料蝶閥等組成。

3、原料提升裝置：

斗式提升機進料斗加大（能容納1批次攪拌所需玻化微珠容量），膠粉料計量秤安裝在加料斗上方，短時間內由大型垂直提升機將所有原料提至滾筒混合機進行離心式無破碎混合。

4、無軸滾筒混合機：

主動輪由電動機、擺線針輪減速機驅動，轉動平穩、震動小
??高精密配合的齒輪傳動裝置確保混合機筒體勻速轉動，轉速輕柔。
??獨特設計的筒體內部導向板，使得物料跟隨筒體旋轉翻動混合，無損原始狀態，破碎率極低。

5、成品倉：

容量是每批次混合量的兩倍，底部配置二次攪拌系統，即能給包裝機均勻給料，又能起到二次攪拌作用，防止物料離析。

6、敞口袋自動包裝機（或體積打包機）：

根據玻化微珠輕質保溫砂漿的物料性質，選擇敞口袋包裝機。包裝范圍20-50kg（或0.05-0.1m3），滿足不同項目要求。通過控制系統，操作工人只需將包裝袋套入出料口，其它工作即可自動完成，掉袋后由皮帶輸送機送至縫紉機處封口；包裝設置內部抽空式收塵管路，配合外部收塵系統，確保環保無灰塵。

三、技術參數：

項    目	雙組份生產線	單組份生產線
裝機功率	60kw	30kw
生產能力	8-10t/h	12-10 m3/h
占地面積	7m x10m	12m x6m
設備高度	6.5m	7m

四、設備保養：

使用廠家要嚴格規范設備保養制度，確保設備正常運轉：

1.定期檢修設備，緊固松動螺絲，及時更換易損配件。

2.定期加注潤滑油，保證設備運轉流暢。

3.每班結束后要清理設備灰塵，除塵器集灰斗要及時卸料清理，防止集灰太多，影響收塵效果。

三軸無重力圖片案例：

      無重力混合機是整條生產線的“心臟”部分，我公司研發生產的三軸無重力混合機具有以下特點：

??無重力三軸槳葉混合機(根據物料不配飛刀)有強烈、高效的特點，混合時間短，設計混合時間1~3分鐘，1:1000投放比例均勻度大于95%；臥式筒體內兩根攪拌軸等速反向旋轉，軸上特殊角度布置的槳葉確保物料徑向、環向、軸向三向拋灑運動，形成復合循環，在極短的時間內達到均勻混合。
產品說明??????????????????????????????
A、混合效果
即使物料有比重、粒徑的差異，在交錯布置的攪拌葉片快速劇烈的翻騰拋灑下，也能達到很好的混合效果。
B、破碎裝置
物料有抱團結塊現象時,需增加破碎裝置，帶三角形齒罩的“破碎棒”保持1400rpm以上的高轉速，在物料失重區將團聚料粉碎、解聚。
C、出料形式
出料形式一般為氣動(手動)翻板閥，圓弧閥門緊密嵌入筒內，與筒內壁齊平，無物料堆積和混合死角現象；標準型有大開門小開門之分，大開門開口到筒邊，放料干凈快捷，殘留少。
D、兩片式葉片
為降低設備易損件的更換成本，槳葉葉片可做成兩片式，在葉片基座上墊一塊可移動小葉片，可直接更換磨損的小葉片，經濟快捷。
E、葉片與筒體間隙
槳葉葉片與筒壁的間隙直接影響混合效果以及出料后機體內物料殘留；我公司產品葉片與筒體間隙控制在3~5mm。
