林亞選材-中國水泥商城-建材商城

蒸壓加氣混凝土砌塊作為一種新型墻體材料具有材料來源廣、性能穩定、強度較高、質輕、易加工而且保溫、隔熱、耐火性好等優點但是蒸壓加氣混凝土砌塊自身也存在不少弱點如它的吸水特點是先快后慢容量大且持續時間長。如若采用傳統砌筑砂漿砌筑時極易使砂漿中水分過早被混凝土砌塊吸收而失去凝結硬化條件造成砌筑層達不到預期的強度和粘結度。為此我研發中心根據JC 890-2001《蒸壓加氣混凝土砌塊用砌筑砂漿與抹面砂漿》及JGJ/T70—2007《建筑砂漿基本性能試驗方法標準》的要求研究蒸壓加氣混凝土砌塊專用砌筑砂漿。 加氣混凝土砌塊專用砌筑砂漿的性能按JGJ/T70—2009《建筑砂漿基本性能試驗方法》進行測試抗折強度試塊尺寸為40mm×40mm×160mm按水泥膠砂強度檢驗的方法進行測試粘結抗拉強度參照GB 9779—88的規定測試試件的粘結抗拉尺寸為40mm×40mm。砂漿試塊導熱系數根據GB/T10294-2008的規定進行測量在對專用砌筑砂漿進行測試時均需對試塊進行表面除灰渣處理并且在進行試驗前24h澆水 。
蒸壓加氣混凝土砌塊專用砌筑砂漿性能分析
a稠度和分層度是反映砂漿工作性能的主要指標試驗中稠度大而分層度
小則表明砂漿的和易性及保水性好從表二試驗結果來看稠度達到68mm時分層
度僅為0.2cm這表明專用砌筑砂漿的保水性能大為改善工作性能也明顯更好。
b抗壓和抗折強度分析
從表二數據可知蒸壓加氣混凝土專用砌筑砂漿的抗壓抗折強度均大于標準
值。
c壓剪和粘結抗拉強度分析
     從表二數據可知聚合物添加劑明顯改善了專用砌筑砂漿的壓剪切和粘結
強度值使其施工效果優于普通的砌筑砂漿
d干縮和抗凍性能分析
   專用砌筑砂漿的干縮值和抗凍性能大大優于標準值說明專用砌筑砂漿的
后期性能的穩定性和適應性。

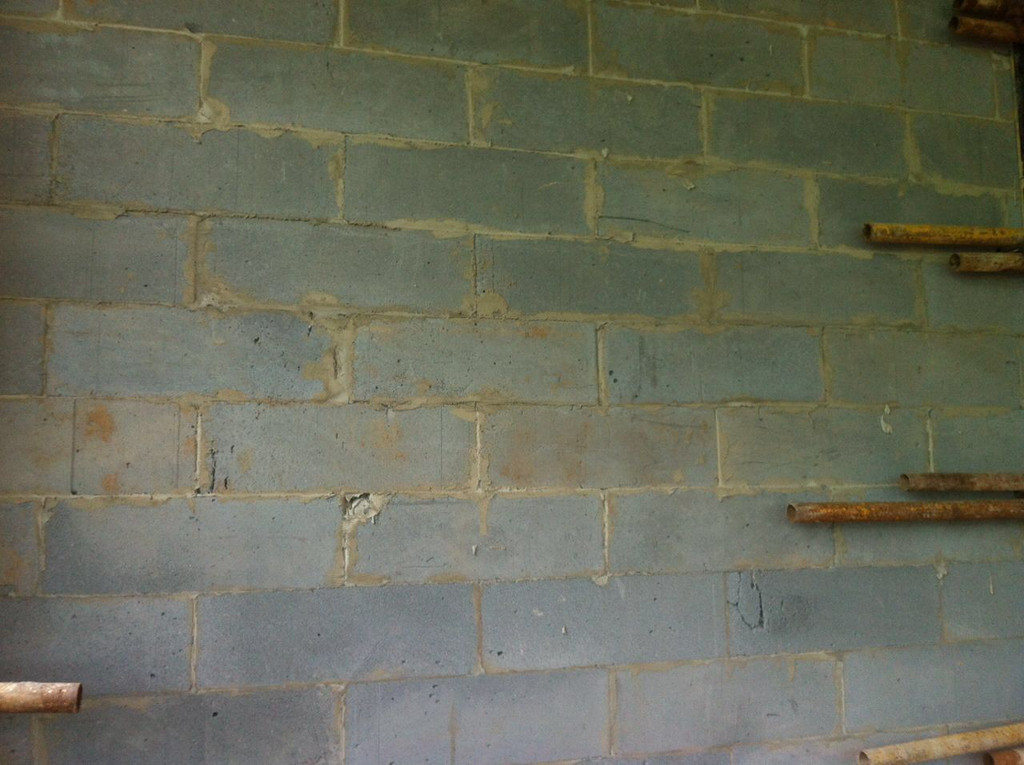

施工方法
    a) 在容器中加入干粉料和水充分攪拌均勻。靜置3—5min再稍微攪拌一
下即可使用。加水量為每1kg砂漿加水170—180ml。投料順序先加水后投料。
    b) 將攪拌好的砂漿均勻的涂抹在砌塊上砂漿厚度控制在3mm—6mm。工
具可選用帶齒鏝的斗鏟。
c) 將砌塊放置在相應的砌筑位上調整位置后輕輕按壓。
d用砌筑砂漿進行勾縫隨砌隨勾。
e砂漿層徹底干燥后才能進行下一步施工。
f其余事項應遵循砌體施工工程相關的施工規范。
注意事項
a) 施工時氣溫及墻體溫度應大于5℃風力不大于5級。
b不得與其他材料混合使用。
c凡是符合國家標準的飲用水可直接用于拌制干粉料當采用其他來源
水時必須按《混凝土拌合水標準》JGJ 63的規定進行檢驗合格后方可用
于拌制干粉料。
d砂漿應隨用隨攪拌攪拌好的砂漿應在2h內用完。
e砂漿攪拌好后若慢慢變干變稠時再攪拌一下即可使用。
f干粉料應儲存于陰涼、干燥、通風處、置于木質托盤上更有利于長期保
存未開封干粉料保質期為3個月。
