雨荷牌羥丙基甲基纖維素hpmc，專業用于膩子粉、砂漿、日化、建筑涂料等，廠家直銷，非經銷！全國招代理，代理詳情請來電詳談15831155895。有完善實驗室，可免費來樣分析。本產品價格不含運費，不含稅價，需要的客戶聯系客服另行加點；購買本公司產品默認發物流，選取當地最便宜物流（安全快捷有保障），到貨自提，運費到付

羥丙基甲基纖維素產品介紹

羥丙基甲基纖維素別名為羥丙甲纖維素；纖維素羥丙基甲基醚； Hypromellose，Cellulose。本品選用高度純凈的棉纖維素作為原料，在堿性條件下經專門醚化而制得，全過程在自動化監控下完成，不含任何動物器官和油脂等活性成分。本品為非離子型纖維素醚，外觀為白色的粉末，無嗅無味無毒。

物理性狀

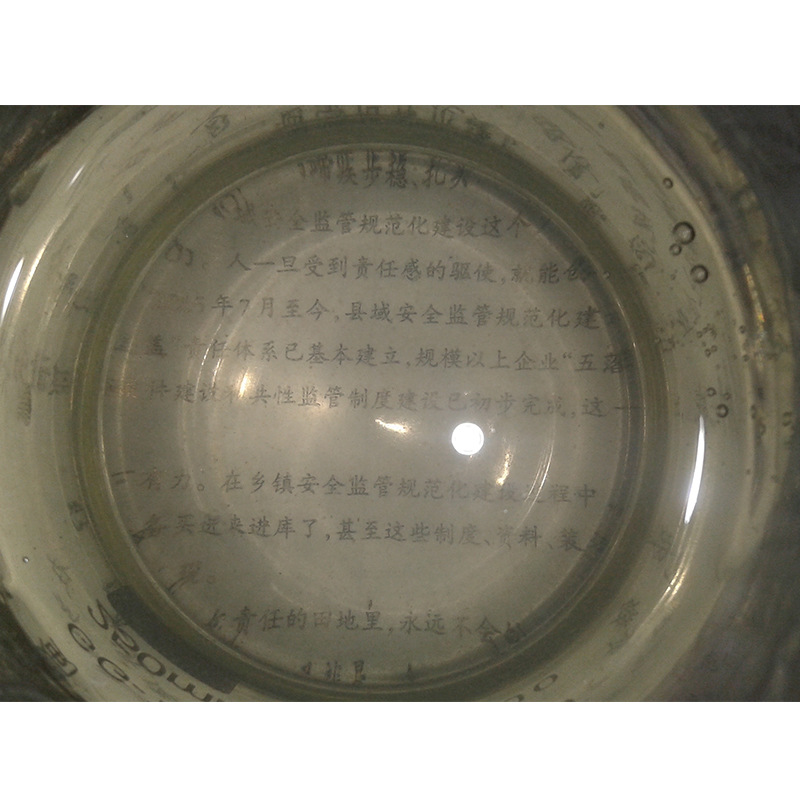

溶于水及大多數極性c和適當比例的乙醇/水、/水、二氯乙烷等，在、、無水乙醇中不溶，在冷水中溶脹成澄清或微濁的膠體溶液。水溶液具有表面活性，透明度高、性能穩定。HPMC具有熱凝膠性質，產品水溶液加熱后形成凝膠析出，冷卻后又溶解，不同規格的產品凝膠溫度不同。溶解度隨粘度而變化，粘度越低，溶解度越大，不同規格的HPMC其性質有一定差異，HPMC在水中溶解不受PH值影響。顆粒度：100目通過率大于98.5%。堆密度：0.25-0.70g/ (通常0.4g/ 左右)，比重1.26-1.31。變色溫度：180-200℃,炭化溫度：280-300℃。甲氧基值19.0%一30.0%，羥丙基值4%～12%。黏度(22℃，2%)5～200000mPa .s。凝膠溫度(0.2%)50一90℃。HPMC具有增稠能力，排鹽性、PH穩定性、保水性、尺寸穩定性、優良的成膜性以及廣泛的耐酶性、分散性和粘結性等特點。

化學性質

1、外觀：白色或類白色粉末。
2、顆粒度；100目通過率大于98.5%；80目通過率100%。特殊規格的粒徑40～60目。3、炭化溫度：280-300℃
4、視密度：0.25-0.70g/cm(通常在0.5g/cm左右)，比重1.26-1.31。
5、變色溫度：190-200℃
6、表面張力：2%水溶液為42-56dyn/cm.
7、溶解性能：溶于水及部分溶劑，如適當比例的乙醇/水、/水等。水溶液具有表面活性。透明性高，性能穩定，不同規格的產品凝膠溫度不同，溶解度隨粘度而變化，粘度愈低，溶解度愈大，不同規格HPMC其性能有一定差異，HPMC在水中的溶解不受pH值影響。
8、HPMC隨甲氧基含量減少、凝膠點升高、水溶解度下降，表面活性也下降。
9、HPMC還具有增稠能力，耐鹽性低灰粉、pH穩定性、保水性、尺寸穩定性、優良的成膜性、以及廣泛的耐酶性、分散性和粘結性等特點。

合成方法

1.將精制棉纖維素粉碎投入醚化釜，用堿液在35℃處理半小時，于35℃適當進行老化，使所得的堿纖平均聚合度在所需的范圍內。依次加入和，在50-80℃醚化5h，最高壓力約1.8MPa。然后在90℃的熱水中加入適量鹽酸及草酸洗滌物料，使體積膨大。用離心機脫水。洗滌至中性，當物料中含水量低于60%時，以130℃的熱空氣流干燥至含5%以下。最后粉碎過100目篩得成品。

溶解方法

HPMC產品直接加入到水里，會產生凝聚，然后溶解，但是這樣溶解很慢，并且困難。下面建議三種溶解方法，用戶可根據使用情況，選擇最方便的方法： 1、熱水法：在容器內加入所需量1/3或2/3的水，并加熱到80℃以上，由于HPMC不溶解在熱水里，因而初期HPMC能夠均勻的分散在熱水中；然后加入剩余量的冷水或冰水至熱水淤漿中，攪拌之后冷卻該混合物。 2、粉末混合法：將HPMC粉末粒子與相等的或更大量的其它粉狀的配料，通過干混合來充分分散，之后加水溶解，則此時HPMC可以溶解，而不凝聚。 3、有機溶劑濕潤法：將HPMC用有機溶劑，如乙醇、或油預先分散或濕潤，然后加水溶解，則此時HPMC也可以順利地溶解。

廠景實拍

我公司采用先進設備, 實現生產流程信息化,從原材料到成品,只有嚴格把控各道工序,并在加強細節處理,確保每一件產品的質量.并且我公司對每一批貨都進行標號和再一次抽檢,確保到達客戶手里產品的穩定性。避免因為我公司產品不穩定給用戶造成的損失.

歡迎廣大客戶朋友蒞臨指定.15831155895秦總

羥丙基甲基纖維素的用途

一.建筑涂料：內墻耐水膩子，各種外墻膩子

1，起到提高膩子的保水性，潤滑性，增稠性及粘結強度。

2，便于批刮，不脫粉。較好的控制空氣的滲入，消除微縫隙，形成光亮細膩的涂層

表面。

3，避免因失水過快導致的裂紋和脫水現象，同時增強了膩子的附著力，降低了施工

中流掛現象,使施工比較順暢。

 二.粉刷石膏系列

1，在石膏系列產品當中纖維素醚主要起保水，增加潤滑等作用。

2，同時具有一定的緩凝效果，解決了施工過程中鼓開裂，初始強度達不到的問題，

可延長工作時間。

三.建筑砂漿,抹灰砂漿,砌筑砂

1，高保水性可使水泥充分水化，明顯增加粘結強度。

2，同時可適當提高抗拉伸度和剪切強度，極大改善施工效果，提高工作效率.

3，還同時提高粘接性能,具有抗垂掛能力，提高抗收縮和抗龜裂性能。

四.外墻外保溫砂漿

1，纖維素醚在此材料中重點起粘結,增加強度的作用，使砂漿更容易涂布，提高工

作效率，同時更具有抗垂流作用。

2，較高的保水性能可延長砂漿的工作時間，提高抗收縮和抗龜裂性，改善表面品

質，提高粘結強度。

五.用于瓷磚粘合劑(益膠泥),大理石及塑料裝飾粘合劑

1，較高的保水性可不必預先浸泡或濕潤瓷磚和基地，顯著提高其粘結強度。

2，漿料可施工周期長，細膩，均勻，施工方便，同時具有良好的抗潤移性。

3，可延長涼置時間,提高貼磚效率，其粘接性強，同時能減少水泥用量，降低成

本。

六.用于界面劑。

主要起增稠作用主要作為增稠劑使用，能提高抗拉強度和抗剪切強度，改善表面涂

層，增強附著力以及粘接強度。

七.用于勾縫劑，填縫劑。

1，具有非常好的邊緣粘合性，較高的耐磨損性和較低的收縮率，防止水滲漏。

2，纖維素的高效保水性,能夠保證漿料在涂抹后,不會產生干的快，龜裂現象。

3，而且保護了基層材料免受機械損壞,，避免了滲透給整個建筑帶來的影響。

八，蜂窩陶瓷

在新型蜂窩陶瓷中賦予坯品潤滑性，保水性并提高強度。

九.乳膠漆涂料

1，在涂料行業中纖維素醚可做為成膜劑，增稠劑，乳化劑和穩定劑使用，使其具有

較好的耐磨性，均涂性，粘附性。

2，改善表面張力的PH為定性，與有機溶劑的混用效果也較好，高保水性能使其具

有良好的涂刷性和流平性。

十.自流平材料

纖維素醚穩定的粘結性保證了良好的流動性和自流平能力，控制保水率使其能夠快

速凝固，減少龜裂和收縮。

十一.油墨印刷及洗滌劑

其在水溶液和有機溶劑中具有良好的溶解性，可作為乳化劑，分散劑，穩定劑及增

稠劑。

十二.用于洗發水、洗衣液、玩具泡泡水、沐浴露、洗面奶、乳液、牙膏等日化產品

低刺激性、高溫和性，寬廣的PH值穩定性，增強調理性，增泡、穩泡，改善膚感

。主要在日化品中起增稠、分散、粘合、成膜和保水性能的提高、高粘度產品用于

增稠，低粘度產品主要用作懸浮分散和成膜。纖維素醚HPMC在日化領域中能溶于冷

水和有機物混合的溶劑，形成透明的粘稠溶液。水溶液具有表面活性，高透明、強

穩定性，在水中溶液不受PH影響。在洗發水、沐浴露中起增稠、抗凍效果，對頭

發、皮膚有保水性和良好的成膜性。隨著基礎原材料的大幅上漲，纖維素用在洗發

水沐浴露洗衣液中還能大大降低成本且還能達到理想的效果。

購買須知：

1、物流配送：通過物流發送到客戶指定的縣城物流地點,運費相對較低

2、快遞發貨：通過快遞發送到客戶指定目的地,送貨上門

3、付款方式：拍下產品付款后發貨

4、關于客服：可電話,郵件,旺旺在線等多種聯系方式聯系我們的客服人員。

5、關于售后：我們配有專業售后人員,可咨詢貨物使用說明,物流貨物及快遞貨物跟蹤查詢,相關技術配方等問題。

6、制度說明： 可開增值稅17%的,加收5個點的稅費。

我公司的HPMC羥丙基甲基纖維素,乳膠粉等產品出口到印度、南非、埃塞俄比亞、韓國、新加坡、澳大利亞等多個國家。

公司熱銷產品:HPMC羥丙基甲基纖維素,VAE可再分散性乳膠粉、荷蘭原裝進口淀粉醚等

廠家直銷  年產11000噸

訂購電話：15831155895秦先生

另誠招各地代理商，順祝君商祺！

建議添加纖維素配比：

膩子行業:一噸添加3-4公斤（保水性好，粘接好，好施工，上墻亮度好，不脫粉）

砂漿行業：一噸添加2-3公斤（保水好，降低成本，成膜性好，粘接好，增稠好）

石膏行業：一噸添加2-3公斤（保水好，降低成本，成膜性好，粘接好，增稠好，分散好，灰分低）

日化洗衣液：一噸添加2-3公斤（本產品綠色環保，無毒無味，精致棉表面處理制成，適用于日化行業，洗衣液、洗手液、洗潔精、洗發水、金紡、沐浴露，增稠效果好，透明度高，拉絲效果好，灰分低，可降低產品成本，是日化行業合適首選！ 廠家直銷，可開票）

專注羥丙基甲基纖維素HPMC高端品質，打造核心優勢，以最貼心的服務，以最好的產品質量回報客戶，產品含量達99.99%，不達標不出廠，公司批批留樣檢測，望廣大新老客戶放心購買！購買本產品免費提供配方免費領取樣品
