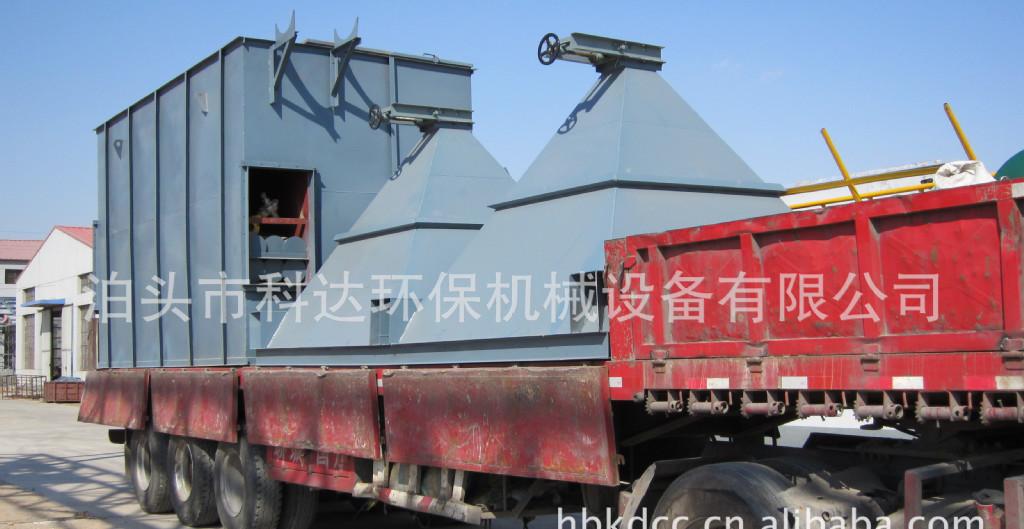

產品描述:
氣箱脈沖袋式除塵器是八十年代最具有先進水平高效的布袋除塵器。本系列除塵器為戶外式由不同室數和每室的不同袋數組成多種不同規格。每室的袋數有32、64、96、128袋四種。全系列共有33種規格,濾袋直徑均為130mm,濾袋長度有2450㎜和3060㎜兩種。本系列收塵器能負壓或正壓操作,其本體結構無任何改變,其收塵效率可達99.9%以上,凈化后氣體的含塵濃度小于100mg/m3(標)。本系列收塵器的主要技術性能分別見附表。本系更收塵器如用于寒冷地區,當室外采暖計算溫度≤-25℃時,若要增設加熱裝置,收塵器的殼體也要作相應的改變。
產品特點:
氣箱脈沖袋式除塵器綜合了分室反吹和脈沖清灰各類除塵器的優點,克服了分室反吹清灰強度不夠、噴吹脈沖清灰和過濾同時進行的缺點,因而擴大了袋收塵器的應用范圍。由于這種類型的收塵器的結構有其特點,所以提高了收塵效率,并延長了濾袋使用壽命,完全能滿足我國建材、電力、冶金、化工等行業粉塵的治理的需要。
產品應用范圍:
本系列氣箱單機除塵器可廣泛于用水泥廠的破碎、包裝、庫頂、熟料冷卻機和各種磨機等收塵系統。如用于煤磨收塵,要增設防燃防爆措施,收塵器結構也要相應的改變,還適合于含塵濃度特高氣體的收塵,如帶O-Sepa選粉機的粉磨系統,氣體含塵濃度高達1000g/m3以上,采用本系列收塵器收塵,可不設置旋風收塵器作一級收塵。除用于水泥工業外,也適用于冶金、化工、機械和民用鍋爐等廢氣的收塵。本系列收塵器濾袋的材質,一般采用滌綸針刺氈,允許連續使用溫度小于120℃。如濾袋采用芳綸針刺氈,其允許使用溫度可達到210℃,但這種材質的濾料價格昂貴。如處理的廢氣溫度高于上述濾料的允許溫度,廢氣進入收塵器之前應采取降溫措施。
基本結構及工作原理:
本系列除塵器由殼體、灰斗、排灰裝置、支架、脈沖清灰系統和電控部分組成。
當含塵氣體從進風口進入收塵器后,首先碰到進出風口中間的斜隔板,氣流便轉向流入灰斗,同時氣流速度變慢,由于慣性作用,氣體中粗顆粒粉塵直接落入灰斗,起到預收塵的作用。進入灰斗的氣流隨后折而向上通過內部裝有金屬骨架的濾袋,粉塵被捕集在濾袋的外表面凈化后的氣體進入濾袋室上部的清潔室,匯集到出風管排出。
隨著過濾時間的延長,阻留在濾袋上的灰塵逐漸增厚,濾袋的阻力增大,這時按照給定的時間間隔對每個收塵室輪流進行清灰。每個收塵室裝有一個提升閥,清灰時提升閥關閉,切斷通過該收塵室的過濾氣流,隨即脈沖閥開啟,向濾袋內噴入高壓空氣,清除濾袋外表面上的粉塵。各收塵室的脈沖寬度和清灰周期,由PLC可編程控制。
技術參數與選型:
型 號 技術參數 | FMQD-32-3 | FMQD-32-4 | FMQD-32-5 | FMQD-32-6 | |
處理風量(m3/h) | 6900 | 8930 | 11160 | 13390 | |
過濾風速(m/min) | 1.2~2.0 | ||||
總過濾面積(㎡) | 93 | 124 | 155 | 185 | |
凈過濾面積(㎡) | 62 | 93 | 124 | 155 | |
收塵器室數(個) | 3 | 4 | 5 | 6 | |
濾袋總數(個) | 96 | 128 | 160 | 192 | |
收塵器阻力(Pa) | 1470~1770 | ||||
進口含塵濃度(g/Nm3) | < 200 | ||||
出口含塵濃度(mg/Nm3) | ≤30 | ||||
收塵器承受負壓Pa | 5000 | ||||
清灰壓縮空氣 | 壓力Pa | (5-7)×105 | |||
耗氣量m3/min | 0.27 | 0.37 | 0.46 | 0.55 | |
脈沖閥 | 數量(個) | 3 | 4 | 5 | 6 |
規格(英寸) | 11/2" | ||||
提升閥 | 數量(個) | 3 | 4 | 5 | 6 |
規格(mm) | 氣缸φ63 | ||||
剛性葉輪給料機 | 下料口300×300mm,轉速30rpm,減速機功率1.1KW | ||||
清灰程序控制器 | 輸入電壓AC220V,輸出電壓DC24V | ||||
濾袋規格、材質 | φ130×2450mm,滌綸針刺氈450g/㎡,使用溫度< 120℃ | ||||
保溫層面積(㎡) | 26.5 | 34 | 41 | 48.5 | |
設備總重 (不含保溫層)kg | 3000 | 3900 | 4800 | 5800 |
型 號 技術參數 | FMQD-64-4 | FMQD-64-5 | FMQD-64-6 | FMQD-64-7 | FMQD-64-8 | |||
處理風量(m3/h) | 17800 | 22300 | 26700 | 31200 | 35700 | |||
過濾風速(m/min) | 1.2~2.0 | |||||||
總過濾面積(㎡) | 248 | 310 | 372 | 434 | 496 | |||
凈過濾面積(㎡) | 186 | 248 | 310 | 372 | 434 | |||
收塵器室數(個) | 4 | 5 | 6 | 7 | 8 | |||
濾袋總數(個) | 256 | 320 | 384 | 448 | 512 | |||
收塵器阻力(Pa) | 1470~1770 | |||||||
進口含塵濃度(g/Nm3) | < 1000 | |||||||
出口含塵濃度(mg/Nm3) | ≤30 | |||||||
收塵器承受負壓Pa | 5000 | |||||||
清灰壓縮空氣 | 壓力Pa | (5-7)×105 | ||||||
耗氣量m3/min | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | |||
脈沖閥 | 數量(個) | 4 | 5 | 6 | 7 | 8 | ||
規格(英寸) | 21/2" | |||||||
提升閥 | 數量(個) | 4 | 5 | 6 | 7 | 8 | ||
規格(mm) | 氣缸φ63 | |||||||
剛性葉輪給料機 | 下料口300×300mm,轉速30rpm,減速電機功率1.1KW | |||||||
清灰程序控制器 | 輸入電壓AC220V,輸出電壓DC24V | |||||||
濾袋規格、材質 | φ130×2450mm,滌綸針刺氈450g/㎡,使用溫度< 120℃ | |||||||
螺旋 輸灰機 | 規格(mm) | 直徑φ300 | ||||||
減速機 | 型號XWD2.2-5-1/43 功率2.2KW | |||||||
保溫層面積(㎡) | 70 | 94 | 118 | 142 | 166 | |||
設備總重 (不含保溫層)kg | 7500 | 8800 | 10500 | 11800 | 13500 |
