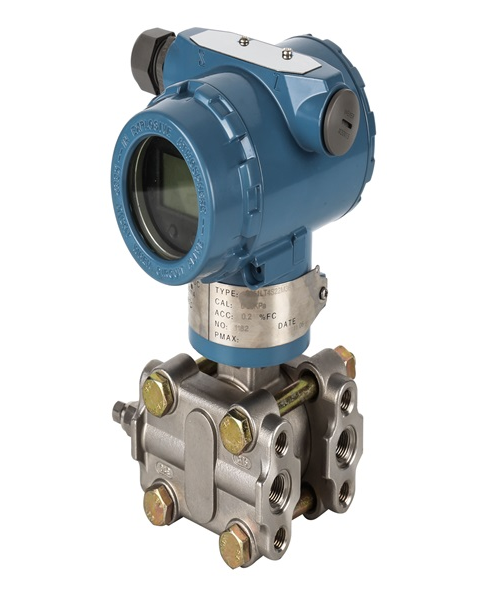

3051智能差壓變送器
一、產品描述：
3351法蘭式壓力變送器是采用國外應用最廣泛，技術最成熟的電容式傳感器芯體，并引進國外全套生產工藝和技術，嚴格執行質量管理體系9001:2000標準，生產出的最新型系列化壓力/差壓送器。產品模塊化設計和全貼片封裝，多款精致獨特的塑料模具配以先進的激光雕刻手段，使得產品更加緊湊完美。
3351法蘭式壓力變送器針對國內不同用戶的要求，智能系列通過就地按鈕，可現場調零或重新標定量程，通過手操器或通訊軟件還可實現無源標定和數據組態。根據用戶的特殊需求，智能化系列最大可達到寬量程比（100：1）和高精度（0.075%）。
2、3351法蘭式壓力變送器技術參數
★ 精度：
數字信號：±0.05%
模擬信號：±0.075% 至±0.2%
微量程（≤1. 5 kP a）：± 0 .2 %
注意：對于＜10:1 的量程，精度≤±0.2%
環境溫度影響/28℃
量程比1:1至10:1：≤±0.2%
微量程（≤1.5kP a）：± 0.5%
★ 安裝位置影響
零點最多影響250Pa，可修正掉，無量程影響。
★綜合性能（基于參考精度、環境溫度、靜壓影響等綜合誤差）在變送器1:1量程，28℃溫度變化，6.9MPa，靜壓下為±0.25%。
★ 振動影響（微量程除外）
在管道安裝過程條件相關的任意軸向上進行15至2000Hz測試小于 ±0.1%F.S
★ 電源影響
小于0.005%/V
★ 靜壓影響（差壓變送器）
零點誤差（可在靜壓下消除）
靜壓從0～13.7MPa，±0.2%/6.9MPa
靜壓超過13.7MPa，±0.5%/6.9MPa
★ 量程誤差
±0.25%/6.9MPa
★ 穩定性
12 個月，±0.2%F.S，在溫度變化28℃，
靜壓最大為6.9MPa，量程1:1 條件下。
★ 使用溫度
-20℃～+85℃
★ 貯藏溫度
-40℃～+104℃
★ 相對濕度
0～100%
★ 物理性能
重量：約3.5kg（標準配置，不帶安裝附件）
高度：190mm
電纜穿線孔 M20×1.5或NPT1/2
★ 引壓連接
引壓孔 1/4NPT內錐管螺紋
引壓螺釘：M10 ×1.5，間距41.3mm
★ 射頻干擾影響
20至1000MHz，1米條件下，±0.1%F.S
★ 絕緣強度及反向保護
正、負接線端子與殼體之間50Hz、100Vpp
歷時一分鐘無飛弧現象。反接24VDC無損壞。
★ 供電電壓
12V～45VDC（標準為24VDC，無負載可工作于16VDC，
帶數字指示表頭供電電壓不低于12VDC）
★ 排氣/排液閥
316L、哈氏C-276或蒙乃爾可選
★ 傳感器連接O型環
丁晴橡膠密封圈、聚四氟密封圈、金屬密封圈
★ 電子殼體及涂層
低í?鋁合金、陽極氧化、噴涂聚氨脂
★ 傳感器灌充液
硅油、氟油
★ 表蓋及顯示盒
10mm鋼化玻璃、丁晴橡膠密封
★ 總體防護性能符合：IP6 7（相關參數）
★ 隔爆、本安認證
本安型“i ”,符合GB3836.1-2000、GB3836.4-2000
防爆等級：EXiaIICT6
隔爆型“d ”,符合GB3836.1-2000、GB3836.2-2000
防爆等級：EXdIICT6
