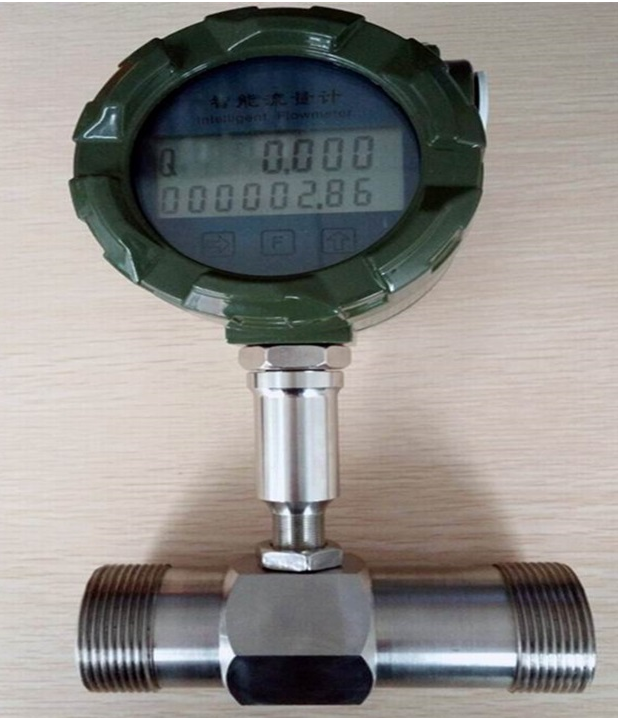

液體渦輪流量計
產品描述：
簡介：
RTK型液體渦輪流量計是一種精密流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量。液體渦輪流量計廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的液體渦輪流量計可以應用于制藥行業。一體化液體渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。一體化液體渦輪流量計表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等
儀表特點與用途：
1.高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；
3.具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正；
4.所有有效數據掉電后保持10年不丟；
5.范圍度寬，中大口徑可達1:20，小口徑為1:10；
6.結構緊湊輕巧，安裝維護方便，流通能力大；
7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等
9.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便；
10.與定量控制儀，電磁閥配套可以實現定量控制
工作原理：
純水液體渦輪流量計采用渦輪進行測量。它先將流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。圖中感應線圈和永久磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率－電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。渦輪流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1,精度在±0.2%以內。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。
技術參數：
|
儀表口徑及連接方式 |
4、6、10、15、20、25、32、40（螺紋連接） |
|
15、20、25、32、40、50、65、80、100、125、150、200 |
|
|
測量介質 |
液體、氣體 |
|
精度等級 |
±1.0%、±0.5% |
|
量程比 |
1:10；1:15；1:20 |
|
儀表材質 |
304不銹鋼、316L、普通不銹鋼 |
|
被測介質溫度（℃） |
-20~+120℃ |
|
環境條件 |
-10~+60℃ |
|
輸出信號 |
兩線制4~20mA；脈沖 |
|
供電電纜 |
24VDC；3.6V鋰電池 |
|
信號傳輸線 |
屏蔽電纜3×0.3（三線制）；2×0.3（二線制） |
|
傳輸距離 |
≤1000m |
|
信號線借口 |
基本型：賀斯曼街頭；防爆型：內螺紋M20×1.5 |
|
防爆等級 |
基本型：非防爆產品；防爆型：ExdIIBT6 |
|
防護等級 |
IP65 |
