產品簡介：

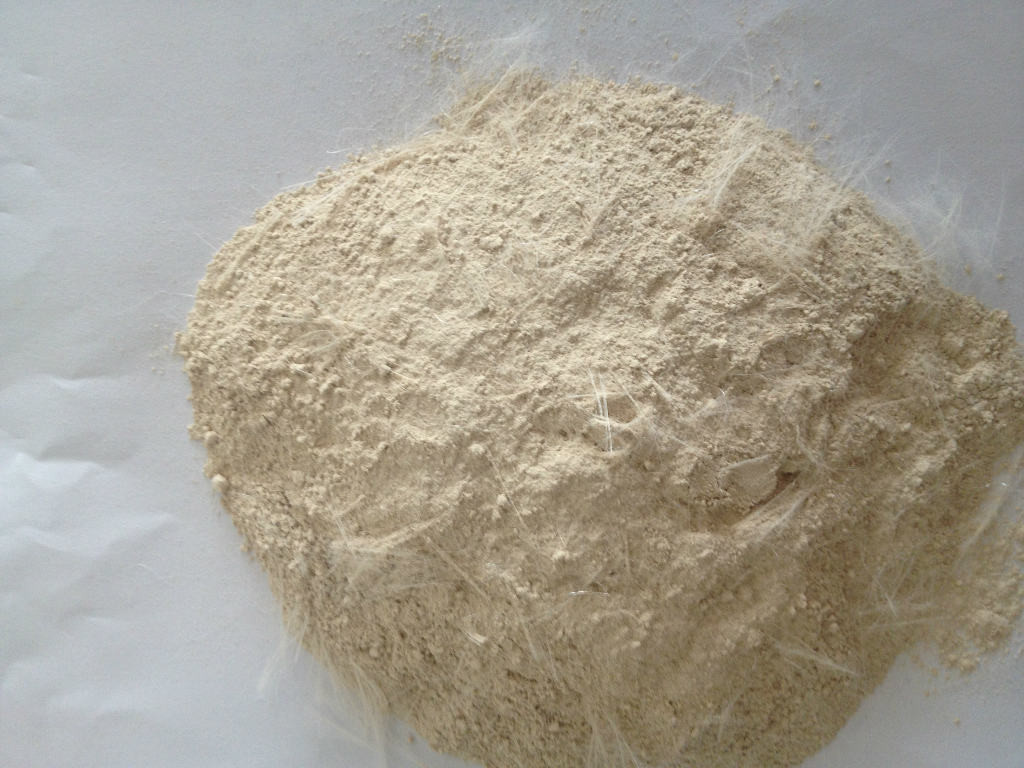

WPA減縮纖維膨脹抗裂劑是該系列產品中采用纖維進行功能強化的獨特產品，產品中包含不同幾何尺寸的纖維組分、多種膨脹組分、改善混凝土工作性的減縮組分和填充混凝土孔結構的密實組分。仿鋼纖維的高彈性模量與聚丙烯纖維的高延性互為補充，膨脹減縮密實組分互生互補大大提高混凝土的抗拉能力，顯著改善混凝土的抗裂能力。多種材料疊加形成（如下圖所示）全程立體補償過程。
工作原理：
本品檢驗依據 JC474―2008 GB23439― 2009 GB/T14337―2008 GB/T14335―2008。 在水泥混凝土中存在兩類獨立的孔隙：一種為無長度但有體積的開放孔，另一類為無體積但有長度的封閉孔。前一種孔影響混凝土的抗壓強度和彈性模量，而后者則決定抗折強度與抗裂能力，如抗拉強度或彎曲強度。因此不同尺度長短纖維的混雜，減小了此類孔隙，從而提高了水泥混凝土的抗折強度和抗裂能力。同時仿鋼纖維和聚丙烯纖維的混雜，綜合了仿鋼纖維混凝土較高的初裂載荷、最大載荷和聚丙烯纖維混凝土優越的延性和韌性等優點，極大的提高了混凝土的體積穩定性。
性能指標：
纖維阻效效應：
兩種纖維以不同的混雜比例摻入后對混凝土抗折強度和干燥收縮的影響如圖所示，經試驗驗證，聚丙烯纖維和仿鋼纖維的混雜比例在 5:5或7:3時混凝土的力學性能、抗裂性能和抗滲透性能達到最佳。
產品優點：
可顯著抑制混凝土內部微裂縫的擴展，彌補水化過程中自然產生的缺陷。減小混凝土的干燥收縮、塑性收縮。顯著提高混凝土的抗拉能力，大大降低開裂風險。卓越的混凝土抗滲透性。對鋼筋無銹蝕作用。
性能指標：
如圖所示，混凝土的抗滲性能與孔隙率存在重要線性關系。
WPA的引入可以顯著降低混凝土孔隙率，細化孔徑分布。如圖所示，空白樣、纖維混凝土和摻 WPA混凝土的最可幾孔徑分別為 46.6nm、45.7nm和37.3nm，總孔隙率分別為 20.77%、13.05%、7.51%，可知纖維和 WPA的摻入對水泥石中孔徑分布有細化作用，對總孔隙率有非常明顯的降低作用。因此，可以大幅度提高混凝土抗滲性能。
應用范圍：
適用于一切對混凝土體積穩定性及抗裂，抗滲性能要求較高的工程，尤其適用于大體積混凝土澆筑及無縫施工。
注意事項：
西安中拓建材有限公司
地址：西安市大慶路7號
電話：029-81330193
盛娟：15002962602
網友評價 共0條 [查看全部]
