聚合物水泥防水涂料是新一代聚合物水泥防水產品。一般意義的聚合物水泥防水涂料（JS），其成膜機理是依靠水粉揮發固化的，在工程應用過程中存在著諸多缺陷，RJS208成膜機理為聚合反應固話，涂膜固化迅速。在潮濕基面和不通風的條件下施工不受任何限制，徹底解決了揮發固化型涂料遇水溶脹，返乳等弊病。
應用范圍
1、各種預制、現澆混凝土結構的廠房、倉庫、民用建筑，橋梁、路面等及接縫防水；
2、底層住戶的地面永久性防濕及廚衛間、陽臺的長期防水；
3、地下室墻面、基底及水池的防水防滲；

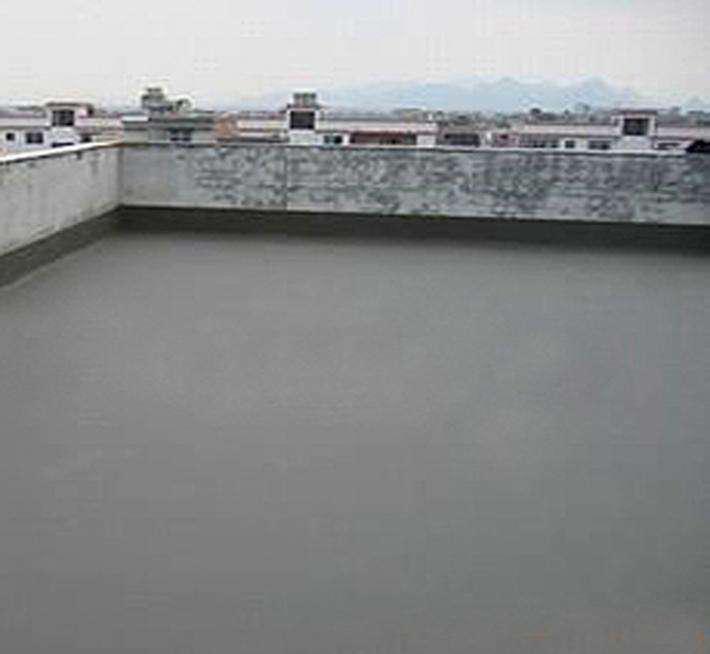

4、維修老瀝青油氈屋面、石棉瓦屋面及各種結構的天溝、泛水等漏水；
5、管道構件的防腐，也可涂刷在自防水剛性構件表面，起抗滲及防止構件粉化腐蝕作用。
產品特點
1、富柔韌性，可覆蓋不大于2mm裂縫；
2、適用于長期浸水環境；
3、潮濕區域可直接施工；
4、具有良好耐候性；
5、可用瓷磚膠在防水層上直接粘貼瓷磚。
技術指標
序號 | 項目 | 技術指標 | 實測數據 | ||||
1 |
| Ⅰ型 | Ⅱ型 |
| |||
2 | 固含量，% | 65 |
| 98 |
| ||
3 | 干燥時間，h
| 表干時間 | ≤4 |
| 3 |
| |
4 | 實干時間 | ≤8 |
| 8 |
| ||
5 | 抗拉強度，MPa | ≥1.2 | ≥1.8 | 2.0 | 2.2 | ||
6 | 斷裂延伸率，% | ≥200 | ≥80 | 350 | 180 | ||
7 | 低溫柔性，℃ | ≤-10 |
| -30 | |||
8 | 不透水性，0.3MPa，30min | 不透水 |
| 不透水 | |||
9 | 濕面粘結強度，MPa | ≥0.5 | ≥1.0 | 1.3 | 1.6 | ||
10 | ※ 行標準：GB/T 23445-2009《聚合物水泥防水涂料》※ | ||||||
注：適用于非暴露露臺、廁浴間及外墻的防水、防滲和防潮的工程（Ⅱ型），也適用于暴露的屋面（Ⅰ型）；可用于地下工程及隧道、洞庫等涂膜防水（Ⅰ型）；路橋、水利、水利工程涂膜防水工程（Ⅰ型）；
施工方法
1、基層——處理基層表面平整、堅實、無尖銳角、浮塵和明水，并按設計要求做好防水節點處理。油污清除干凈，低凹破損處修平。
2、配料——按產品包裝上標注的液料、粉料和水的比例進行配比。水的填加量可適當調節，以調整涂料粘稠度，滿足立面和平面不同部位的施工要求。
聚合物水泥防水涂料的配合方法為先將液料和水倒入攪拌桶中，在手提攪拌器不斷攪拌下將粉料徐徐加入其中，至少攪拌5分鐘，徹底攪拌均勻，呈漿狀無團塊。
3、細部附加防水層——按設計要求在留設凹槽內填密封材料，在陰陽角、管根等細部應多遍（2-4遍）涂刷,地下工程宜夾鋪一層胎體增強材料。

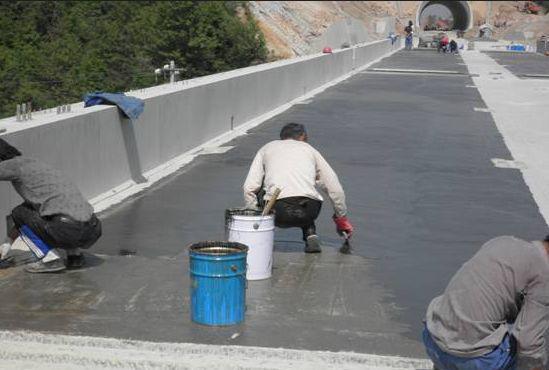

4、大面防水層施工——防水涂膜應多遍涂布，宜至少四遍完成，每遍涂布時間一般間隔8h，冬季宜延長。每遍涂膜厚度以0.4-0.5mm為宜，涂料用量約8kg/㎡，不宜一遍過厚，立面施工以不加水或少加水為宜，以免涂料流淌，致使立面厚度不易達到設計厚度，同時導致陰陽角堆積料過厚，產生裂紋。加鋪胎體增強材料時，胎體應鋪平，無皺折，搭接不少于100mm，施工時先涂料，鋪好后上面再刷一遍涂料。
5、涂膜防水層完成經驗收合格后，應按設計要求進行保護隔離層施工。
注意事項
1、聚合物水泥防水涂料施工時氣溫須高于5℃，陰雨天氣或基層有明水時不宜施工。
2、防水涂膜應完全干燥后方可進行表層裝飾施工，完全干燥時間約為2天，潮濕環境應適當延長。
3、廁浴間立面陰陽角不做成圓弧形的部位，在氣溫較低和空氣干燥的地區，宜選用I型聚合物水泥防水涂料。
包裝與儲存
桶裝20Kg/桶，保質期12個月；
本產品按照非危險品貯存與運輸，運輸時防止雨淋、暴曬、受凍，粉料注意防潮。
網友評價 共0條 [查看全部]
