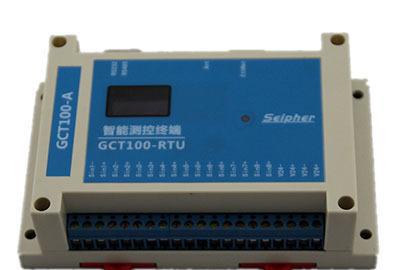

Modbus協議網關是支持MODBUS主從協議的數據網關，它既可以作為主站，管理下位的多個Modbus從機，并將從機的信號映射到自身內存中，同時又可以作為Modbus從站，將上位的命令下發到各個子站，廣泛應用于工業現場子站數量眾多的情況或者分布式智能開關應用。

Modbus協議網關是支持MODBUS主從協議的數據網關，它既可以作為主站，管理下位的多個Modbus從機，并將從機的信號映射到自身內存中，同時又可以作為Modbus從站，將上位的命令下發到各個子站，廣泛應用于工業現場子站數量眾多的情況或者分布式智能開關應用。

主要指標

1. 1路RS232支持MODBUS從機協議；

2. 2路RS232支持MODBUS主機協議；

3. 1路RS485，COM2,支持標準MODBUS主機協議

4. 以上4個通信接口可同時工作；

5. 支持一路串行LCD接口

6. 支持RTUCONFIG專用配置協議；

7. RS485采用icoupler磁隔離，抗干擾性能非常好；

8. 采用高性能工業級32位通信處理器；

9. 低功耗設計，4W；

10.工作溫度 －20℃～70℃

應用領域

各種分布式工業控制系統

機房工程、動力環境監控系統

環境溫濕度監測系統

噴淋養生控制系統

農業大棚設施監控系統

安裝

安裝的方法：

①如果是有IEC標準導軌，直接卡裝在導軌上即可。

②如果沒有導軌，需要用四個螺絲把MODBUS協議網關安裝在機柜上。

MODBUS協議網關孔位尺寸

MODBUS協議網關電源系統

系統供電范圍：7-36V；

系統供電最大功耗電流：80mA；

電源功率要求：5W；

通信及擴展端口定義

通信及擴展端口使用標準的DB9接口，其各針定義如下：

1：COM2 RX

2：COM1 RX 接計算機RS232-2

3：COM1 TX 接計算機RS232-3

4：COM2 TX

5：GND

6：RS485A

7：RS485B
