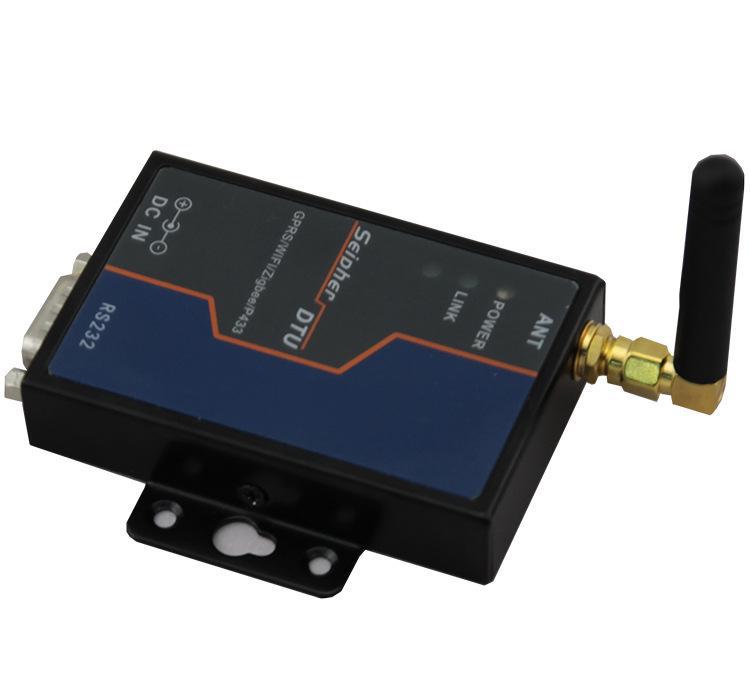

產品簡介
DTU是一種物聯網數據傳輸終端，利用公用的GPRS網絡為用戶提供無線長距離數據傳輸功能。此功能廣泛應用于物聯網產業鏈中的M2M行業，如智能電網、智能交通、智能家居、金融、移動POS終端、供應鏈自動化、工業自動化、智能建筑、消防、公共安全、環境保護、氣象、數字化醫療、遙感勘測、軍事、空間探索、農業、林業、水務、煤礦、石化等領域。
本系列產品為DB9的RS232接口，通過互聯網TCP/IP協議實現數據遠程傳輸功能。 主要工作模式有：完全透傳模式、（命令）/數據混合模式、透傳模式、多中心模式/多備份模式、指定中心模式等。
GPRS-DTU系列產品特點
1. 完全透傳（基本模式）；
2. /數據混合模式（可選模式）；
3. 透傳模式（可選模式）；
4. 多中心模式/多備份模式（多達五個多中心/備份中心）；
5. 指定中心模式（可選模式，每包數據可向指定的不同服務器地址發送數據）；
6. 遠程在線固件升級能力（設備在現場即可實現遠程自動升級）；
7. 永久在線，自動重連（自定義重連時間間隔，防止流量爆炸）；
8. 多種靈活配置方式（串口//遠程）；
9. 多種協議（PPP/TCP/UDP/IP）上位開發包支持（兼容多家DTU廠家的通信協議，可實現DTU的無縫替換，保護客戶的前期投資，降低轉換風險）；
10.完全工業環境設計要求；5-30V寬電源輸入；全金屬結構；整機經過嚴格的電磁兼容性測試；RS232接口均有過流過壓保護。
11.獨特設計的防假死功能，更出色的系統穩定性，真正實現長期無人值守運行。
12.體積超小，結構緊湊，安裝方便。
接口信號定義
PIN | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
信號 | DCD | RX(out) | TX(in) |
| GND |
|
|
|
|
RS232接口信號說明
PIN | 信號 | 描述 |
2 | TX | Output: RS232 數據輸出腳2， 和用戶設備RX腳連接。 |
3 | RX | Input: RS232 數據輸入腳3，和用戶設備TX腳連接。 |
5 | GND | 和用戶設備GND連接。 |
工作模式介紹
此處介紹幾種典型工作模式，工作模式由特殊指令來設置，訂貨時可由客戶指定，客戶也可自行使用特殊指令設定。每種模式的具體用法請參閱對應的應用文檔，或咨詢我們的技術支持。
1. 完全透傳模式
此為最常用模式，也就是通過互聯網實現用戶設備與服務器中心間的數據收發。
2. （命令）/數據混合模式
在此模式下，除了通過互聯網實現設備與服務器間的數據通信外，用戶設備同時還可以通過命令發送。也就是網絡數據收發功能和收發功能可以同時存在。
常用場合：用戶的常規數據通過網絡收發，但特定的告警信息需要通過直接發送到指定的號碼。
中英文均支持。
此模式還支持在保持與服務器連接的情況下，通過配置命令在線查詢/配置參數。
3. 透傳模式
此模式指所有的數據收發均通過方式進行，中英文均支持（須通過配置預先指定）。串口收到的數據通過直接透明發送到指定的號碼（通過配置預先設定）;同時指定號碼發來的內容 也通過串口直接輸出。
優點：無須簡歷服務器中心。
常用場合：1.數據量小的點對點應用；2. 通過設備狀態。
4. 多中心模式/多備份模式
多中心模式指可以同時多達5個服務器地址同時發送數據，同時也接收這些服務器發來的數據。各個通道互不影響，也就是其中一個通道失敗不會影響其他通道的數據收發。
多備份模式指可以指定多達4個備份服務器地址，當住址不能連接時，設備將嘗試連接第二個地址，當第二個地址不能連接時，將嘗試連接第三個地址，以此類推。
5.指定中心模式
此模式指用戶設備可以選擇每包數據發送給5個預先設定的服務器地址其中之一或者全部。
常用場合：用戶設備給多個監控中心發送數據時，需要有選擇的發送數據。
技術規格
供電 | |
電壓 | 直流 7V-30V |
功耗 | 最大2W |
待機電流 | 10mA (12V條件下) |
數傳電流 | 40 - 100mA (12V條件下) |
GPRS規格 | |
標準 | GPRS Class 10, 符合3GPP規范。 |
編碼方案 | CS1-CS4 |
接口 | |
天線接口 | 50 Ω/SMA/陰頭 |
SIM卡 | 3V/1.8V |
數據接口 | RS232/RS485/TTL,±15KV抗靜電能力 |
數據速率 | 300 - 115200BITS/S |
數據接口靜電 | ±15KV |
其他參數 | |
尺寸 | 76 x 56 x 16 mm (不包括天線和安裝件) |
重量 | 約90G |
工作環境溫度 | -25° ~ +70° |
存儲溫度 | -40° ~ +85° |
相對濕度 | 95%（無凝結） |
