亨利公司供應橋梁壓漿劑（料）特種建材·· 橋梁預應力壓漿 西安 壓漿 25kg/50kg，質量保證，歡迎咨詢洽談。
24小時！銷售熱線：18710360622
高性能管道壓漿劑是以無機功能材料為主，再與有機高分子功能材料復合而成的新型外加劑。它無毒，不可燃，且不含氯化物或其他腐蝕性成分。產品完全符合JTG/T F50-2011《公路橋涵施工技術規范》技術要求，具有高效減水、增強、保塑以及降低泌水等多重功效。同時，產品可引起的適度膨脹，以補償硬化水泥拌和物在不同時期產生的收縮。
產品特點：
1、低水膠比
水膠比僅為0.26～0.28；
2、高流動性
漿體的出機后初始流動度在10S～17S之間，60min后流動度仍保持在25S以內；
3、高穩定性
漿體24h自由泌水率和3h鋼絲間泌水率均為0；
4、微膨脹性
3h產生0~2%的微膨脹，24h膨脹率控制0~3%；
5、早強高強
3d抗壓強度≥20Mpa，28d抗壓強度≥50Mpa；
產品應用：

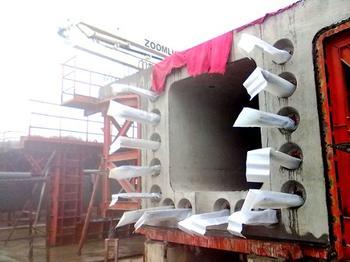

該產品適用于鐵路橋梁、公路橋梁、核電站等大型工程的后張有粘結預應力混凝土孔道灌漿材料的施工。
技術特性：
高效減水、增強
可引起水泥拌和物在凝結前微膨脹，充分填充空隙
具有適度緩凝和保持流動性的能力
降低泌水
無毒、不可燃
不含氯化物和其他腐蝕性成分
實驗檢測數據：（檢驗依據：JTG/T F50-2011《公路橋涵施工技術規范》）
|
序號 |
檢驗項目 |
性能指標 |
檢驗結果 |
|
|
1 |
水膠比（%） |
0.26~0.28 |
0.28 |
|
|
2 |
凝結時間（h） |
初凝 |
≥5 |
9:25 |
|
終凝 |
≤24 |
11:21 |
||
|
3
|
流動度（25℃）（s） |
初始流動度 |
10～17 |
16 |
|
30min流動度 |
10～20 |
19 |
||
|
60min流動度 |
10～25 |
21 |
||
|
4 |
泌水率（%） |
24h自由泌水率 |
0 |
0 |
|
3h鋼絲間泌水率 |
0 |
0 |
||
|
5 |
壓力泌水率（%） |
0.22MPa（孔道垂直高度≤1.8m時） |
≤2.0 |
1.2 |
|
0.36MPa（孔道垂直高度＞1.8m時） |
1.5 |
|||
|
6 |
自由膨脹率（%） |
3h |
0～2 |
0.015 |
|
24h |
0～3 |
0.026 |
||
|
7 |
充盈度 |
合格 |
合格 |
|
|
8 |
抗壓強度(MPa) |
3d |
≥20 |
33 |
|
7d |
≥40 |
51 |
||
|
28d |
≥50 |
75 |
||
|
9 |
抗折強度(MPa) |
3d |
≥5 |
6.7 |
|
7d |
≥6 |
9.5 |
||
|
28d |
≥10 |
11.8 |
||
|
10 |
對鋼筋的銹蝕作用 |
無銹蝕 |
無銹蝕 |
|
施工方法：
一、使用前必須和水泥進行試配以確定最佳配比，推薦摻量為內摻10%-20%,水膠比0.26-0.28。
二、攪拌：應采用轉速不低于1000 rpm/min高速機械攪拌機攪拌，攪拌順序為：先將水加到相應刻度，開啟攪拌機，均勻加入壓漿劑，然后均勻加入水泥；全部粉料加入完畢之后再攪拌3-5分鐘即可壓漿
三、壓漿：在攪拌后盡快壓漿，應采取通常的壓漿方法。
四、清潔：用水清潔所有施工工具和設備。
五、保護措施：施工過程中要戴保護手套和護目鏡
網友評價 共0條 [查看全部]
