點擊圖片查看原圖

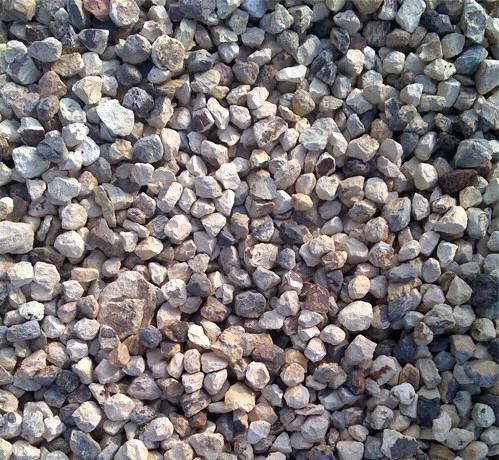

鋁酸鹽水泥CA—50
一、 概述
鋁酸鹽水泥，以前稱為高鋁水泥、礬土水泥。目前，根據標準GB201—2000規定，凡以鋁酸鈣為主，含鋁量在50%—60%的熟料磨制的水硬性材料，稱鋁酸鹽水泥，根據含量的不同可分為：CA—50、CA—60、CA—70、CA—80幾個等級。
二、性能與用途
CA—50鋁酸水泥的主要礦物成份為鋁酸一鈣（CA）、二鋁酸一鈣（CA2）、七鋁酸十二鈣（C12A7）、鈣鋁黃長石（C2AS）。其中CA礦物水速度快，凝結正常，具有快硬、早強的特點。而CA2水化速度較CA緩慢，但后期強度增長較大，這種泥的三天抗菌素壓強度就可以達到最大強度的90%左右。因此在本廠質量管理中以一天、三天的抗壓、抗折強度來劃分水泥標號。
鋁酸鹽水泥具有一定的耐高溫性能，在高溫下仍能保持較高的強度，并能隨CA2含量的增加，其耐高溫性能也提高，因此，它適合用作配制各種耐火混凝土的結合劑。根據采用品位不同（粘土質或高鋁質）的耐火骨料，可配制出使溫度在1400。C以下的耐火混凝土。
三、產品質量
本廠的產品選用優質的原材料，嚴格按照ISO9001質量管體系的要求，根據國標GB201-2000中鋁酸鹽水泥中的規定進行生產。CA-50鋁酸鹽水泥主要分為CA-50-X5、CA-50-X6、CA-50-X7、CA-50-X9四個型號。
四、檢驗方法
根據國家標準GB201-2000中規定的檢驗方法進行檢驗，國外用戶可等效采用國外先進標準BS915.2進行對比檢測。
五、包裝
采用三復合水泥標準袋包裝，每袋50公斤，也可以根據用戶的需要進行協商包裝。
六、注意事項
在施工過程中，硅酸鹽水泥、石灰等能析出氫氧化鈣的膠凝物，不得與鋁酸鹽水泥混合。不能用于堿性溶液的工程。從硬化開始應立即澆水養護。鋁酸鹽水泥水化熱集于早期釋放，故一般不宜澆注大體積混凝土。用于鋼筋混凝土時，鋼筋保護層的厚度不得小于30mm。不得于未硬化的硅酸鹽水泥混凝土接觸使用，可以與具有脫模強度的硅酸鹽混凝土接觸使用，但接茬處不應長期處于潮濕狀態。防止受潮結塊，存放期為三個月。
